Los puntos fuertes y débiles delMercedes CLA Shooting Brake
Pros del Mercedes CLA Shooting Brake
Diseño coupé-familiar exclusivo que combina elegancia y practicidad
Motor 2.0 turbo gasolina con hasta 220 CV en versiones AMG Line
Sistema MBUX con pantalla táctil dual de serie en los acabados superiores
Maletero de 505 litros notable para un familiar con estilo de coupé
Contras del Mercedes CLA Shooting Brake
Sistema de infoentretenimiento con bloqueos, reinicios y pérdida de conexión Bluetooth
Ralentí inestable y pérdida de potencia por cuerpo de mariposa sucio o inyección defectuosa
Fallos en el climatizador: mal olor o refrigeración insuficiente
Tirones y golpes al cambiar en la caja de cambios de doble embrague 7G-DCT
El CLA Shooting Brake es para quien quiere un familiar que nadie identifique como familiar: con el aspecto de un coupé y el maletero de un monovolumen.
Nuestra opinión
Sobre los fallos delMercedes CLA Shooting Brake

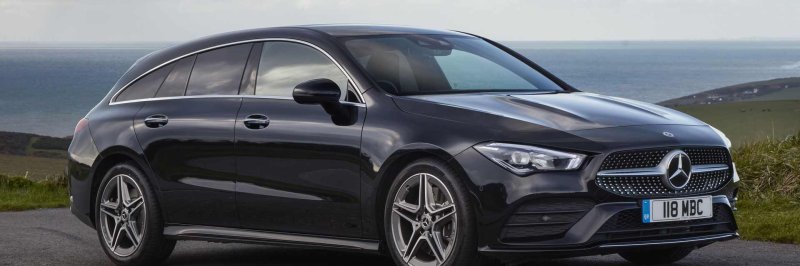

El Mercedes CLA Shooting Brake (X118, segunda generación, desde 2019) es la variante familiar del CLA coupé, con un maletero de 505 litros y una línea de techo que desciende con suavidad hacia la luneta trasera, a diferencia de los familiares convencionales. Se construye sobre la plataforma MFA2 de tracción delantera o integral 4MATIC, con motores gasolina de la familia M282 (1,3 litros, 136 CV) y M260 (2,0 litros, 163-221 CV) y diésel OM654 (2,0 litros, 116-190 CV).
Los fallos que más preocupan a los propietarios del CLA Shooting Brake incluyen los problemas en el sistema de infoentretenimiento MBUX (bloqueos, reinicios espontáneos, pérdida de conexión con el smartphone), los fallos en el climatizador (malos olores o refrigeración deficiente) y el comportamiento irregular de la caja de doble embrague 7G-DCT (tirones al cambiar de marcha a baja velocidad). El cuerpo de la mariposa acumula suciedad y puede causar ralentí inestable, especialmente en motores gasolina con uso predominantemente urbano.
Pese a estos fallos, el CLA Shooting Brake es uno de los familiares más atractivos del segmento premium. Su sistema MBUX, cuando funciona correctamente, es de los más intuitivos del mercado. Con las actualizaciones de software al día y un mantenimiento riguroso, es un coche que ofrece una experiencia de conducción y confort muy superiores a la media de su segmento.
Fallos Mercedes CLA Shooting Brake: detecta el problema a tiempo
Sistema MBUX que se cuelga o reinicia de forma espontánea
Malos olores o falta de refrigeración en el climatizador
Tirones o golpes al cambiar de marcha en la 7G-DCT
Ralentí inestable o pérdida de potencia sin testigos activos
Ruidos en el techo panorámico en marcha
Sensores de aparcamiento que dan lecturas erróneas
Mantenimiento completo incluido: cambios de aceite, filtros, pastillas y neumáticos
Cobertura de averías mecánicas y eléctricas sin coste adicional
Asistencia en carretera 24/7 en toda España y Europa
Seguro a todo riesgo con franquicia reducida
Gestión de trámites administrativos: ITV, impuestos y matriculación
En resumen: con Total Renting conduces el Mercedes CLA sin facturas inesperadas de taller. Cuota fija mensual, todo incluido.
Encontramos el coche perfecto para ti
Mercedes CLA Shooting Brake: el familiar coupé premium con sus puntos débiles
El Mercedes CLA Shooting Brake (código interno X118 en la segunda generación, desde 2019) es la variante familiar del CLA C118 coupé. Con sus 4.688 mm de longitud, 1.830 mm de ancho y 1.442 mm de altura, combina un techo que desciende en línea de coupé con un maletero de 505 litros (ampliable a 1.354 litros con los asientos traseros abatidos), lo que lo hace más práctico de lo que su silueta sugiere.
La plataforma MFA2 (Modular Front Architecture) de tracción delantera o integral 4MATIC soporta motores gasolina de la familia M282 (1.332 cc, 136 CV) y M260 (1.991 cc, 163 o 221 CV en versión AMG Line), y diésel OM654 (1.950 cc, 116 o 190 CV). La transmisión disponible es la caja de doble embrague 7G-DCT (en húmedo, con baño de aceite) de serie en la práctica totalidad de las versiones en España.
Síntomas más frecuentes de avería en el Mercedes CLA Shooting Brake
Sistema MBUX que se cuelga o reinicia: la pantalla dual (cuadro de instrumentos de 10,25 pulgadas + pantalla multimedia de 10,25 pulgadas) puede bloquearse, reiniciarse de forma espontánea o perder la conexión con el smartphone por problemas de software o de conectores USB-C.
Malos olores o falta de refrigeración en el climatizador: el evaporador puede acumular hongos por humedad, generando un olor desagradable al activar el aire acondicionado. El compresor también puede fallar mecánicamente.
Tirones o golpes al cambiar en la 7G-DCT: a baja velocidad, especialmente al maniobrar o al salir de un atasco, la caja puede generar tirones notables. Suele estar relacionado con el desgaste de los embragues o con la calibración del software.
Ralentí inestable: el motor gasolina M282 o M260 puede mantener un ralentí irregular por suciedad en el cuerpo de la mariposa o por inyectores con depósitos de carbonilla.
Ruidos en el techo panorámico: en particular, los propietarios reportan ruidos del techo de cristal a velocidades superiores a 100 km/h o en condiciones de temperatura extrema.
Sensores de aparcamiento con lecturas erróneas: el sistema de asistencia al aparcamiento puede generar alertas falsas o dejar de funcionar por suciedad en los sensores ultrasónicos.
Fallos en el sistema MBUX
El MBUX (Mercedes-Benz User Experience) del X118 es una de las plataformas de infoentretenimiento más avanzadas del segmento, pero también una de las más complejas. Los bloqueos y reinicios espontáneos están frecuentemente relacionados con versiones de software desactualizadas o con problemas de compatibilidad con el firmware del teléfono conectado vía Android Auto o Apple CarPlay. La actualización de software en el concesionario (vía Xentry) suele resolver el problema en la mayoría de los casos, con un coste de entre 100 y 200 €. En casos más graves, puede requerir la sustitución del módulo de infoentretenimiento (coste: 1.500-3.000 €).
Climatizador: malos olores y fallo del compresor
El evaporador del sistema de aire acondicionado puede acumular hongos y bacterias por humedad, especialmente en climas húmedos o si el coche pasa tiempo con el sistema activado en modo recirculación. El resultado son malos olores al encender el climatizador. La solución más económica es el uso de un producto antibacteriano para el evaporador (30-80 €); si el problema persiste, puede requerir la limpieza química del evaporador en taller. El compresor del AA puede fallar mecánicamente a partir de los 80.000-100.000 km, con un coste de sustitución de 500-900 €.
Caja de doble embrague 7G-DCT con tirones
La caja de doble embrague 7G-DCT del CLA Shooting Brake utiliza embragues en húmedo (en baño de aceite), lo que la hace más duradera que las DCT en seco. Sin embargo, a baja velocidad y en maniobras lentas, puede generar tirones por desgaste de los discos de embrague o por una calibración de software obsoleta. El cambio del aceite de la caja (Mercedes ATF 236.15) cada 40.000-60.000 km es la medida preventiva más eficaz. El coste de sustitución de los embragues de la 7G-DCT oscila entre 700 y 1.400 €.
Cuerpo de mariposa y sistema de inyección
El cuerpo de la mariposa de admisión del motor M282 y M260 puede acumular depósitos de suciedad por el flujo de gases de la EGR y la ventilación del cárter. Con el tiempo, la suciedad reduce la sección efectiva de apertura de la mariposa, generando ralentí inestable y, en algunos casos, errores en el control del motor. La limpieza del cuerpo de mariposa en taller ronda los 100-150 €.
Ruidos del techo panorámico
El techo panorámico de cristal del CLA Shooting Brake puede desarrollar ruidos de tipo chirrido o vibración a velocidades superiores a 100 km/h o en condiciones de temperatura extrema (tanto alta como baja). En la mayoría de los casos, el problema está en el sellado de goma perimetral, que puede deformarse o agrietarse. La sustitución del sellado del techo ronda los 100-300 €.
Diagnóstico: cómo identificar el problema en el CLA Shooting Brake
El diagnóstico oficial del Mercedes CLA Shooting Brake X118 se realiza con el sistema Xentry Diagnosis, que permite leer todos los módulos del vehículo (incluido el MBUX), ejecutar actualizaciones de software OTA y realizar pruebas de actuadores del sistema de climatización y de la caja de cambios. Es imprescindible para el diagnóstico de los fallos de software del MBUX y para la adaptación de la 7G-DCT tras el cambio de aceite. El coste oscila entre 80 y 120 €.
Costes de reparación orientativos en España
Actualización de software MBUX: 100-200 €.
Sustitución del módulo de infoentretenimiento: 1.500-3.000 €.
Limpieza o reparación del climatizador: 80-900 €, según causa.
Sustitución de embragues de la 7G-DCT: 700-1.400 €.
Limpieza del cuerpo de mariposa: 100-150 €.
Limpieza de inyectores gasolina: 150-300 €.
Sustitución del sellado del techo panorámico: 100-300 €.
Solución y prevención: cómo evitar averías en el Mercedes CLA Shooting Brake
Mantén el software del MBUX actualizado: activa las actualizaciones OTA en la configuración del vehículo o solicítalas en el concesionario en cada revisión.
Activa el sistema de deshumidificación del climatizador regularmente: pon el AA en modo automático durante los últimos kilómetros antes de aparcar para secar el evaporador.
Cambia el aceite de la caja 7G-DCT cada 40.000-60.000 km con ATF Mercedes 236.15.
Limpia el cuerpo de mariposa en el primer mantenimiento mayor (alrededor de los 60.000 km).
Revisa el estado del sellado del techo panorámico en cada revisión anual, especialmente si el coche ha estado expuesto a temperaturas extremas.
Usa el filtro de habitáculo de calidad original y cámbialo cada 20.000-30.000 km para prevenir malos olores en el sistema de climatización.
